Наклонный лестничный подъёмник для грузов: почему из авиационного алюминия

Наклонный подъёмник на лестницу — это грузовой подъёмник, который везёт груз не вверх по шахте, а вдоль лестничного марша. Решений на рынке почти нет: обычно предлагают либо ножничный стол (он не пройдёт по наклону и не впишется в габарит), либо шахтный подъёмник (нужна пристройка и приямок). Разбираем, как устроен такой подъёмник, почему мы делаем его из авиационного алюминия и композитов и что это меняет на объекте.

Что такое наклонный лестничный подъёмник и где он нужен

Задача, с которой начинается почти каждый такой проект: груз нужно поднимать между уровнями, а единственный путь — лестничный марш. Именно поэтому запрос «грузовой подъёмник на лестницу» или «подъёмник по лестнице для грузов» — один из самых частых у наших заказчиков. Лифт ставить некуда и незачем, шахту негде разместить, пандус не проходит по уклону, а таскать мешки, коробки, запчасти и поддоны вручную — это два-три человека, простой и травмы.

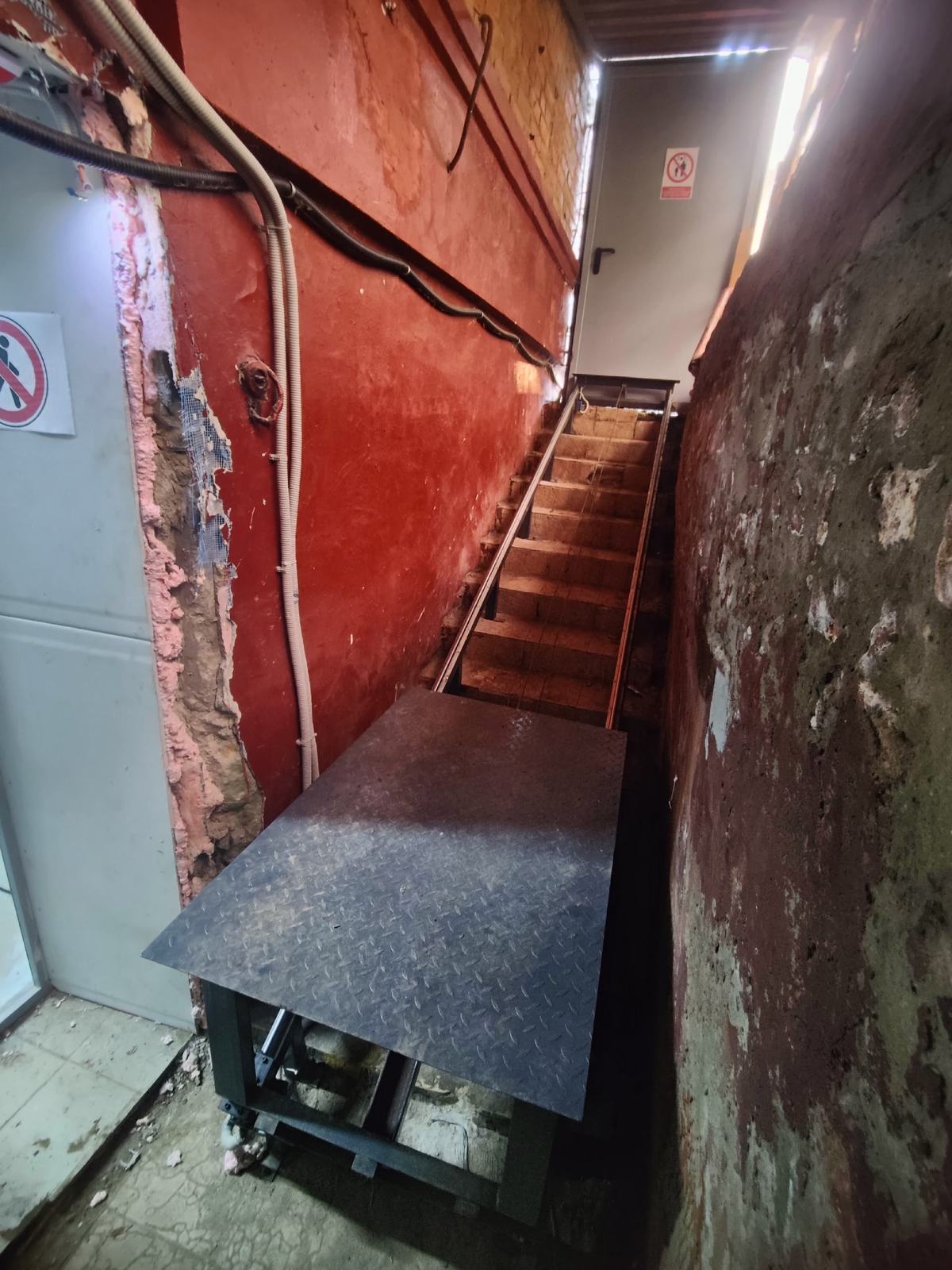

Наклонная платформа движется по направляющим, закреплённым вдоль марша, и останавливается на нужных уровнях. Конструкция работает с прямыми маршами, маршами с поворотом до 180° и винтовыми лестницами.

Типовые места, где такая схема оказывается единственно рабочей:

• Склады и распределительные центры — подача товара с уровня приёмки на антресоль или второй свет;
• Магазины и торговые центры — подъём паллет и тары в подсобные помещения без грузового лифта;
• Производства — подача заготовок, оснастки, комплектующих между этажами цеха;
• Пищевые и фармацевтические производства — там, где важна разборная конструкция без сварки на объекте и гладкие поверхности;
• Реставрация и старый фонд — когда нельзя сверлить несущие стены под приямок и шахту.

Почему наклонных лестничных подъёмников почти нет на рынке

Причина не в спросе, а в производстве. Наклонный подъёмник — это мелкосерийное, почти штучное изделие: каждый марш имеет свой уклон, длину, ширину, поворот и примыкания. Заводы, которые работают на потоке, строят типовые ножничные столы и шахтные подъёмники — там одна конструкция на сотни объектов.

Импортные «лестничные» решения, которые иногда встречаются в продаже, — это, как правило, подъёмники для маломобильных пассажиров: маленькая платформа, малая нагрузка, другой класс ответственности и цена, привязанная к курсу. Для грузов они не подходят.

В итоге заказчик оказывается перед выбором: ставить технику, которая не проходит по габаритам, либо собирать конструкцию «на месте» силами местных сварщиков — без расчёта, паспорта и предсказуемого ресурса.

Из чего делают подъёмники: сталь, авиационный алюминий, композиты

Материал несушки определяет всё: сколько весит конструкция, какую нагрузку она передаёт на лестницу, можно ли собрать её без сварки и сколько она проживёт во влажном или агрессивном помещении.

Параметр	Обычная сталь (Ст3, 09Г2С)	Авиационный алюминий
Масса несущей конструкции	Базовая	меньше в 2,5–3 раза при той же геометрии
Нагрузка на лестничный марш	Требует проверки и часто усиления	снижается пропорционально массе
Коррозия	Нужна покраска, обновление раз в 2–4 года	не ржавеет, оксидная плёнка самовосстанавливается
Монтаж	Сварка на объекте, огневые работы	сборка на крепеже, без сварки и огня
Ремонтопригодность	Резать, варить, красить	замена узла без покраски
Вес платформы	Высокий: часть грузоподъёмности уходит на «собственный вес»	выше полезная нагрузка при том же приводе

Мы используем авиационный алюминий — сплавы того же класса, что идут в авиастроении, где на первом месте стоит соотношение прочности и массы. Для подъёмника это даёт прямой практический эффект: лёгкая платформа — это меньшая нагрузка на марш, меньший износ направляющих и привода, возможность поставить платформу с большей полезной нагрузкой без перегруза лестницы.

Композиты закрывают то, где металл проигрывает: ограждения, настил, облицовки и элементы, работающие на изгиб. Они не гниют, не требуют покраски, не дают «звона» при движении груза и не скользят под поддоном. На пищевых производствах и в мойках это зачастую решающий аргумент.

Что это меняет на объекте

• Не нужен приямок и шахта. Конструкция крепится вдоль марша — капитальная стройка не требуется.
• Можно ставить на лестницы, где стальная версия не проходит по допустимой нагрузке на косоуры и площадки.
• Сборка без огневых работ. На действующем складе или в магазине это значит: без согласования сварочных работ, без дыма и без остановки торговли на неделю.
• Меньше эксплуатационных расходов. Нет покраски, нет коррозии, меньше масса — меньше нагрузка на привод.

Как устроен наклонный лестничный подъёмник

Несмотря на «нестандартность» каждого проекта, конструкция состоит из понятных узлов:

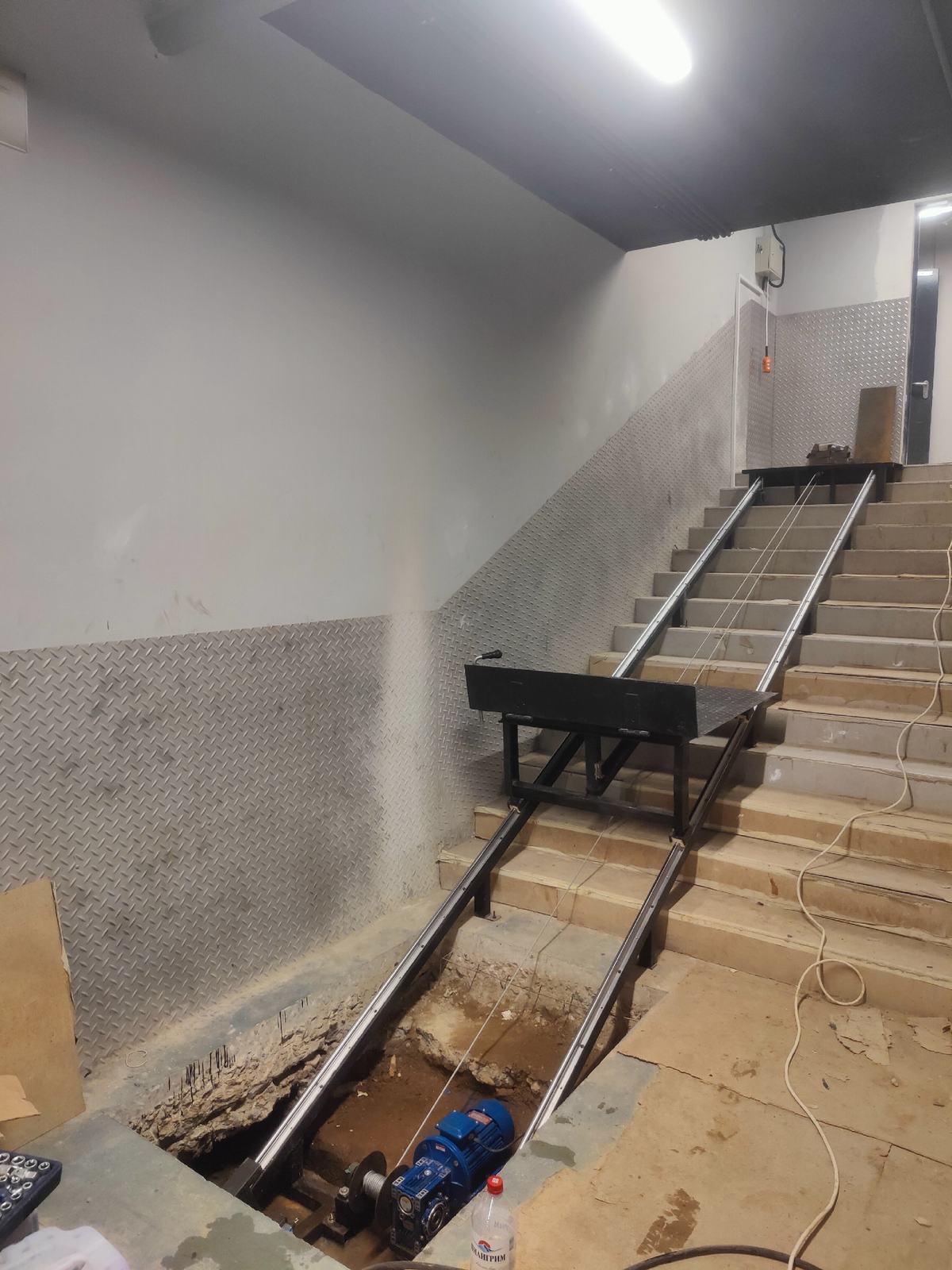

1. Направляющие — две балки вдоль марша, задают траекторию движения.

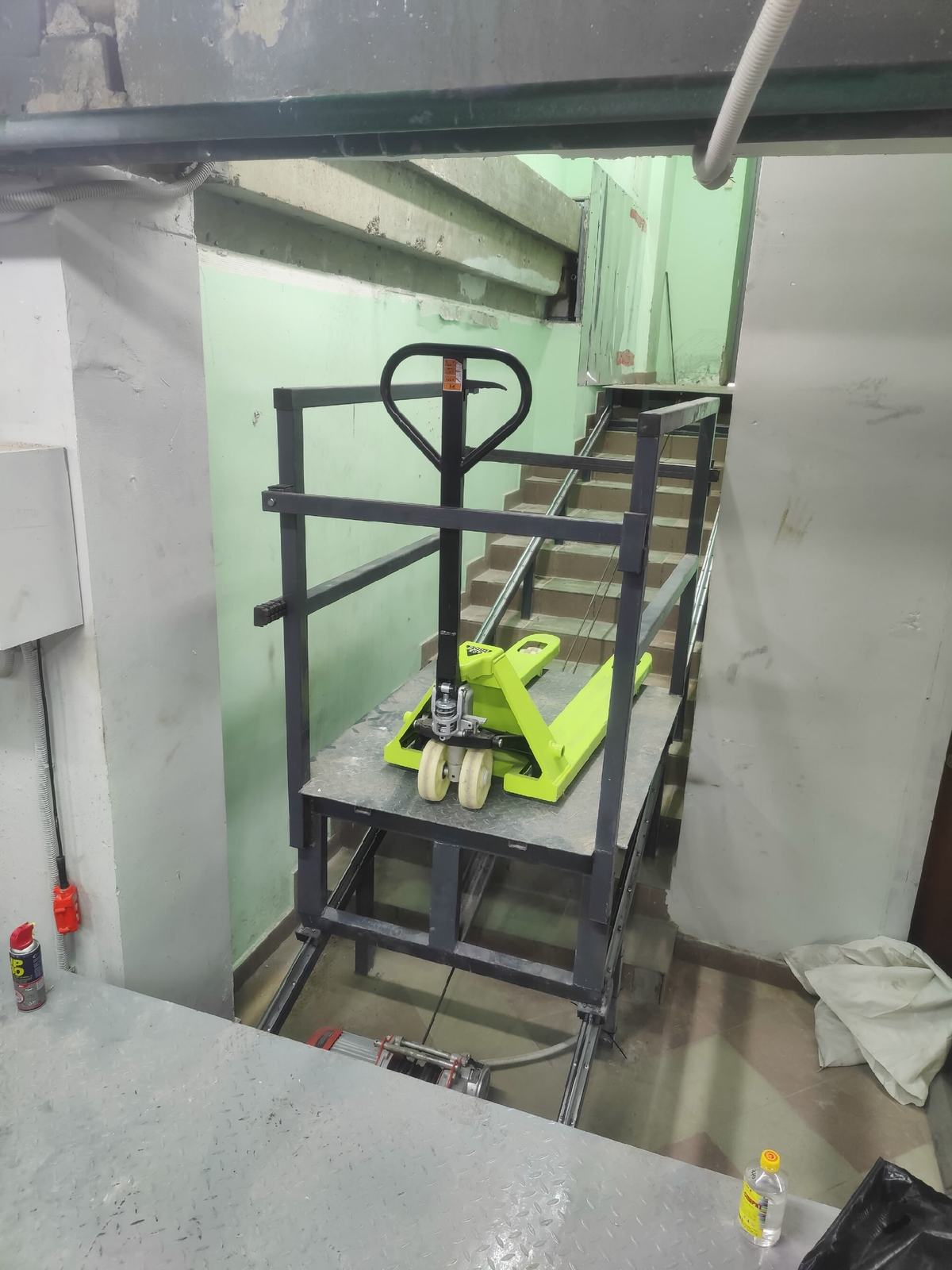

2. Грузовая платформа — настил с бортом и ограждением, на котором стоит груз.
3. Привод — мотор-редуктор с тросом или цепью; размещается внизу, в зоне обслуживания.
4. Система безопасности — ловители, концевые выключатели, аварийная остановка, ограничители хода.
5. Стойки и узлы крепления — передают нагрузку на марш и стены, считаются индивидуально.

Входная платформа на верхнем уровне выполняется с роликом и ограждением, чтобы поддон не «вылетал» при снятии. Все узлы проходят заводские испытания с перегрузкой до отправки — на объект приезжает изделие, а не набор металла.

Как выбрать лестничный подъёмник для грузов: 7 параметров

1. Геометрия марша: длина, ширина, уклон, число ступеней, есть ли поворот и какой.
2. Вес и тип груза: поддон, коробки, бочки, оснастка; важна не только масса, но и габарит — от него зависит ширина платформы.
3. Интенсивность: 10 подъёмов в день или 200 — от этого зависит ресурс привода и класс комплектующих.
4. Уровни остановки: два или больше, нужны ли промежуточные площадки.
5. Условия среды: влажность, мойка, улица или отапливаемое помещение, агрессивные среды.
6. Ограничения объекта: что можно сверлить, есть ли несущие стены, где точка питания.
7. Документы: паспорт изделия, протоколы испытаний, требования по регистрации — уточняются до заказа, а не после.

Сроки, оплата и что входит в поставку

Работаем по договору с фиксированной стоимостью и сроками. Схема стандартная и не меняется от объекта:

Этап	Что происходит	Срок
1. Заявка	Фиксируем задачу, тип груза, интенсивность, условия	1 день
2. Выезд и замер	Инженер на объекте: марш, проём, несущие, питание	5 000 ₽
3. Проект и смета	Расчёт кинематики и нагрузок, схема, спецификация, КП	2–3 дня
4. Изготовление	Механообработка, сборка, заводские испытания с перегрузкой	25 рабочих дней
5. Монтаж	Монтаж, пусконаладка, обучение оператора, документы	3–15 дней

Оплата — 70% предоплата и 30% перед отправкой на объект, по договору. Гарантия — 12 месяцев. Часть типовых конфигураций бывает в наличии на складе: тогда этап изготовления не нужен.

Где ещё применяют наклонные подъёмники

Кроме складов и магазинов, наклонную платформу ставят в архивах и серверных (подъём коробов и оборудования в подвал без лифта), в типографиях (подача бумаги между этажами), в автосервисах и на СТО (перемещение колёс, агрегатов и инструмента на второй уровень), в мастерских и цехах фасовки, в кафе и ресторанах с подвальными складами, в спортивных объектах и бассейнах. Везде одна и та же причина: груз нужно поднимать, а лестница — единственный путь.

По назначению груза такие подъёмники делят на три группы: для поддонов и паллет (широкая платформа с бортом), для тары и коробок (платформа с ограждением и упором) и для тяжёлых единичных грузов — бочек, рулонов, заготовок, оснастки. От группы зависит ширина платформы, тип настила и способ заезда: рохля, тележка или погрузчик.

С какими запросами к нам приходят

Чаще всего ищут так: «наклонный лестничный подъёмник», «подъёмник на лестницу для грузов», «грузовой подъёмник на второй этаж», «подъёмник по лестнице для поддонов», «лестничный подъёмник для магазина», «подъёмник без шахты и приямка», «подъёмник на антресоль». Если ваша задача звучит похоже — напишите, посчитаем под ваш марш.

Частые вопросы

Подъёмник реально поставить без приямка и шахты?

Да. Наклонная платформа крепится вдоль лестничного марша: приямок и отдельная шахта не нужны. Требуется ровная площадка внизу, точка питания и места крепления направляющих — их определяет инженер на замере.

Почему авиационный алюминий, а не обычная сталь?

Меньше масса при той же прочности — значит, меньше нагрузка на лестницу и на привод, выше полезная нагрузка, нет коррозии и покраски. Плюс конструкция собирается на крепеже, без сварки на объекте.

Можно ли поставить подъёмник на винтовую лестницу?

Да, линейка рассчитана на прямые марши, марши с поворотом до 180° и винтовые лестницы. Геометрия считается индивидуально по обмерам.

Какой вес груза выдерживает платформа?

До 5 тонн в зависимости от конфигурации. Точная цифра определяется после расчёта нагрузок на марш и узлы крепления — «на глазок» здесь нельзя.

Нужна ли регистрация в Ростехнадзоре?

Зависит от типа, грузоподъёмности и назначения изделия. Этот вопрос мы разбираем до подписания договора, чтобы не было переделок после монтажа.

Что с обслуживанием после запуска?

Передаём паспорт и документы, обучаем оператора. Дальше — плановое техническое обслуживание по договору: осмотры, проверка ловителей и тормозов, регламентные работы.
